您现在的位置：首页>>产品展示 >> 多流式水表系列>>水平旋翼式水表（污水表）
产品展示

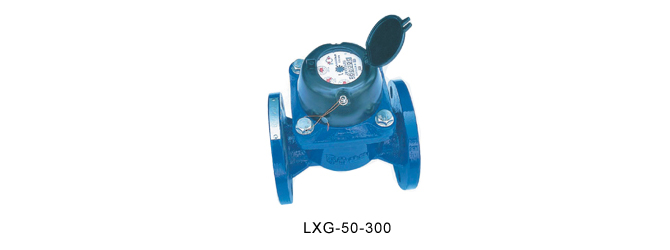

水平旋翼式水表（污水表）
【用途】
水平旋翼式水表（污水表）用于记录大流量管道的用水量，适用于单向水流的自来水、井水、河水，亦可用于污水计量，不宜测量具有腐蚀性的液体。
【特点】
指示机构采用磁传结构，具备防磁干扰功能；可拆卸结构，便于维修及保养；流通能力大，压力损失小，抗水冲击和抗污染能力强；读数清晰直观，使用寿命长；流量性能全面优于GB/T778-1996B级标准和ISO4046 B级标准；可配备发讯远传计数器，有三种脉冲讯号输出，适用于干簧管，发光二级管，金属感应器。
主要技术参数：
|
规格(mm)
|
计量等级
|
过截流量
|
常用流量
|
分界流量
|
最小流量
|
最小示值
|
最大示值
|
|
m3/h
|
m3
|
||||||
|
50
|
A
|
30
|
15
|
4.5
|
1.2
|
0.0002
|
999999
|
|
65
|
A
|
50
|
25
|
7.5
|
2.0
|
0.002
|
999999
|
|
80
|
A
|
80
|
40
|
12
|
3.2
|
0.002
|
999999
|
|
100
|
A
|
120
|
60
|
18
|
4.8
|
0.002
|
999999
|
|
125
|
A
|
200
|
100
|
30
|
8.0
|
0.002
|
999999
|
|
150
|
A
|
300
|
150
|
45
|
12
|
0.002
|
999999
|
|
200
|
A
|
500
|
250
|
75
|
20
|
0.002
|
999999
|
|
250
|
A
|
800
|
400
|
120
|
32
|
0.02
|
9999999
|
|
300
|
A
|
1200
|
600
|
180
|
48
|
0.02
|
9999999
|
外型尺寸及重量：
|
规格
|
L
|
D
|
D1
|
H
|
法兰螺栓
|
重量
|
|
mm
|
mm
|
dxn
|
kg
|
|||
|
50
|
200
|
Φ165
|
Φ125
|
253
|
M16x4
|
15
|
|
65
|
200
|
Φ185
|
Φ145
|
268
|
M16x4
|
15
|
|
80
|
225
|
Φ200
|
Φ160
|
284
|
M16x8
|
17.5
|
|
100
|
250
|
Φ220
|
Φ180
|
295
|
M16x8
|
20
|
|
125
|
250
|
Φ250
|
Φ210
|
310
|
M16x8
|
22
|
|
150
|
300
|
Φ285
|
Φ240
|
339
|
M16x8
|
33
|
|
200
|
350
|
Φ340
|
Φ295
|
382
|
M16x8
|
45
|
|
250
|
400
|
Φ395
|
Φ350
|
433
|
M16x12
|
94
|
|
300
|
450
|
Φ445
|
Φ400
|
483
|
M16x12
|
114
|
使用条件
冷水水表工作水温：+0.1℃~+35℃
热水水表工作水湿：+0.1℃~+90℃
工作压力≤1.0Mpa
