您现在的位置：首页>>产品展示 >> 多流式水表系列>>水平螺翼式水表（液封）
产品展示

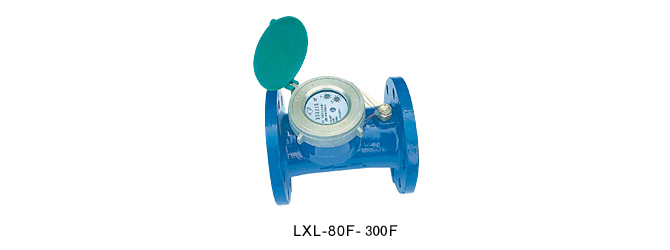

水平螺翼式水表（液封）
【用途】
水平螺翼式水表（液封）用于测量流经自来水管道的冷（热）水的总量。
【特点】
湿式E型：具有计量精度高，始动流量小，抄读方便；液封F型：计数机构采用特殊液体封装，防污性能好，能保持长期读数清晰；冷、热水任选；系列通用性强；流通能力大，压力损失小；流通能力大；结构紧凑。
主要技术参数：
|
规格(mm)
|
计量等级
|
公称流量
|
分界流量
|
最小流量
|
最小示值
|
最大示值
|
|
m3/h
|
m3
|
|||||
|
80
|
A
|
40
|
12
|
3.2
|
0.005
|
999999
|
|
B
|
8.0
|
1.2
|
||||
|
100
|
A
|
60
|
18
|
4.8
|
0.005
|
999999
|
|
B
|
12
|
1.8
|
||||
|
125
|
A
|
100
|
30
|
8.0
|
0.005
|
999999
|
|
B
|
20
|
3.0
|
||||
|
150
|
A
|
150
|
45
|
12
|
0.05
|
9999999
|
|
B
|
30
|
4.5
|
||||
|
200
|
A
|
250
|
75
|
20
|
0.05
|
9999999
|
|
B
|
60
|
7.5
|
||||
|
250
|
A
|
400
|
120
|
32
|
0.5
|
99999999
|
|
B
|
80
|
12
|
||||
|
300
|
A
|
600
|
180
|
48
|
0.5
|
99999999
|
|
B
|
120
|
18
|
||||
外型尺寸及重量：
|
规格
|
L
|
D
|
D1
|
H
|
法兰螺栓
|
重量
|
|
mm
|
mm
|
dxn
|
kg
|
|||
|
80
|
225
|
Φ200
|
Φ160
|
276
|
M16x8
|
17.5
|
|
100
|
250
|
Φ220
|
Φ180
|
285
|
M16x8
|
20
|
|
125
|
250
|
Φ250
|
Φ210
|
300
|
M16x8
|
22
|
|
150
|
300
|
Φ285
|
Φ240
|
345
|
M16x8
|
33
|
|
200
|
350
|
Φ340
|
Φ295
|
372
|
M16x8
|
45
|
|
250
|
400
|
Φ395
|
Φ350
|
492
|
M16x12
|
94
|
|
300
|
450
|
Φ445
|
Φ400
|
515
|
M16x12
|
114
|
使用条件
冷水水表工作水温：+0.1℃~+35℃
热水水表工作水湿：+0.1℃~+90℃
工作压力≤1.0MPa
