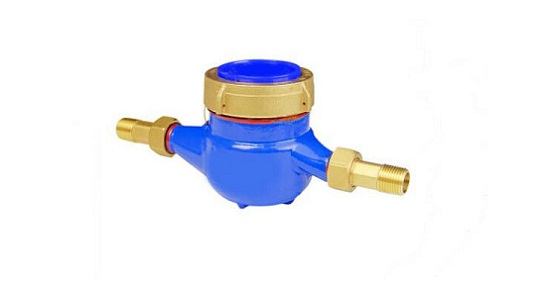

饮用水水表的结构图和使用安全规则

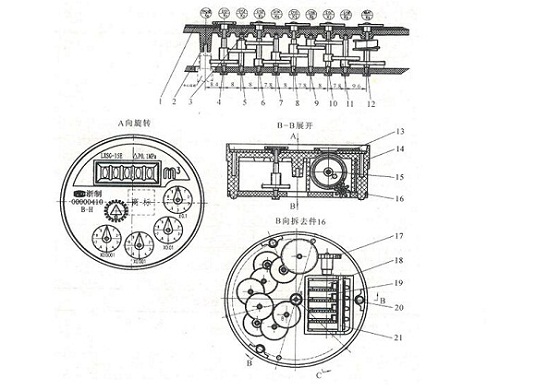

　　饮用水水表构造图：

　　1-标度盘；2-圆指针；3-(红色)；4～11-齿轮；12-蜗杆齿轮；13-标牌；14-上夹板

　　15-字轮轴；16-F夹板；1-十牙轮；18-头位字轮；19-中间字轮；20-四八牙轮；21-牙轮轴

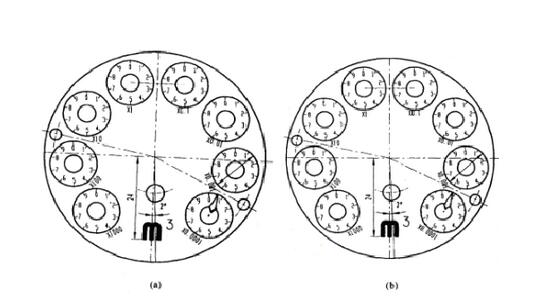

　　水表标度盘读数

　　检定分格值、检定用水量、检定所需时间三者互为联系、互相牵制，在水表的检定分格值设计、检定用水量的确定及水表检定装置的量器量限设计时都需考虑。

　　饮用水水表的安全规则：

　　1、水表上所有接触水的零部件和防护材料应采用无毒、无污染、无生物活性的材料制造；

　　2、采用灰铸铁和球墨铸铁生产的表壳内表面应加防护材料；

　　3、水表应保证在最大允许工作压力下安全工作；

　　4、制造水表的材料应有足够的强度和耐用度，以满足水表的使用要求。承压件允许采用与下列相同或更好的材料。
