射频卡预付费水表
- 产品型号：LXSK-15E2~LXSK-50E2
- 精度级别：B级或C级/R160
- 品牌名称：甬诚/灵泉/JIANGBEI
- 产品产地：浙江宁波
- 生产厂家：宁波市江北水表厂
- 询价热线：+86 133 3662 2678
产品详情
一、产品简介
射频卡预付费水表LXSK-15E2~LXSK-50E2系列是一种接触式的预付费水表，用于计量单向流经自来水管道水体积总量的测量仪表，适用于单向非脉冲水流。本类型水表(冷水、热水、纯净水)采用自来水行业常用的旋翼单流干式水表或者湿式水表为基表，以先进的微电脑控制技术为核心、IC卡技术为信息传递媒介而构成的高智能化仪表。采用国际上较新的微功耗、超大型大规模集成芯片以高集成工业手段设计制造的可靠电子控制器，加装了新型的低功耗、输出扭矩大的无压损电机控制阀门。它集预付费、自动计量、状态报警及防止不正当使用等功能于一体;具有计量准确、性能可靠、结构紧凑合理等特点。各项性能指标符合国家标准GB/T778-2007《封闭满管道中水流量的测量、饮用冷水水表和热水表》和城镇建设行业产品标准CJ/T133-2012《IC卡冷水水表》。该产品的使用彻底改变了传统的用水模式，由“先用水、后交费”改变为“先交费、后用水”，极大地方便了小区物业管理部门和水资源管部门的工作。
二、产品特点
1 射频卡预付费水表主要有2种结构外形，感应式或射频卡式和感应式防水型(防水性能达到IP68等级)。
2. 水表分可适用于冷水≤50℃或者热水≤90℃。
3. 可根据客户需求增加脉冲输出功能。
4. 小口径水表表壳有铜壳，塑壳可供选择。
5. 基表还可以采用单流表。
6. 先交费，后用水。
三、主要功能
▲ 预付费功能： 用户先买水后使用，欠费关阀停水。
▲ 显示同步功能：液晶显示和机械部分显示同步，即使电路有故障液晶不能显示，也可参照机械显示。
▲ 告警功能：当剩余量用至设定的告警量时，水表将自动关阀，切断水源，提醒用户购水，此时插入用户卡，可使水表阀门开启，当剩余量为0m³时，水表将自动关阀，再次提醒用户购水。
▲ 电池欠压提示功能：当电池电量低时，阀门将自动关阀，并提示“E-07” 切断水源，以提醒用户联系管水部门更换电池。
▲ 防磁攻击功能：水表提供自动防护功能，当有磁场靠近时，将自动关闭阀门，插卡显示“E-03”，请用户检查水表周围环境有无强磁场，处理后插用户卡打开阀门。
四、流量技术参数
ISO4064:2003 (老标准)
| 型号 | 公称口径 | 量程比 | 过载流量 | 常用流量 | 分界流量 | 最小流量 | 最小读数 | 最大读数 |
| Q₃/Q₁ | ||||||||
| DN | Q₄ | Q₃ | Q₂ | Q₁ | ||||
| mm | m³/h | m³ | ||||||
| LXSK-15E | 15 | R80 | 3.125 | 2.5 | 0.05 | 0.03125 | 0.00005 | 99999 |
| R100 | 0.04 | 0.025 | ||||||
| R125 | 0.032 | 0.02 | ||||||
| R160 | 0.025 | 0.015625 | ||||||
| LXSK-20E | 20 | R80 | 5 | 4 | 0.08 | 0.05 | 0.00005 | 99999 |
| R100 | 0.064 | 0.04 | ||||||
| R125 | 0.051 | 0.032 | ||||||
| R160 | 0.04 | 0.025 | ||||||
| LXSK-25E | 25 | R80 | 7.875 | 6.3 | 0.126 | 0.07875 | 0.00005 | 99999 |
| R100 | 0.101 | 0.063 | ||||||
| R125 | 0.081 | 0.0504 | ||||||
| R160 | 0.063 | 0.039375 | ||||||
| LXSK-32E | 32 | R80 | 12.5 | 10 | 0.2 | 0.125 | 0.00005 | 99999 |
| R100 | 0.16 | 0.1 | ||||||
| R125 | 0.128 | 0.08 | ||||||
| R160 | 0.1 | 0.0625 | ||||||
| LXSK-40E | 40 | R80 | 20 | 16 | 0.32 | 0.2 | 0.0005 | 99999 |
| R100 | 0.256 | 0.16 | ||||||
| R125 | 0.205 | 0.128 | ||||||
| R160 | 0.16 | 0.1 | ||||||
| LXSK-50E | 50 | R80 | 31.25 | 25 | 0.5 | 0.3125 | 0.0005 | 99999 |
| R100 | 0.4 | 0.25 | ||||||
| R125 | 0.32 | 0.2 | ||||||
| R160 | 0.25 | 0.15625 | ||||||

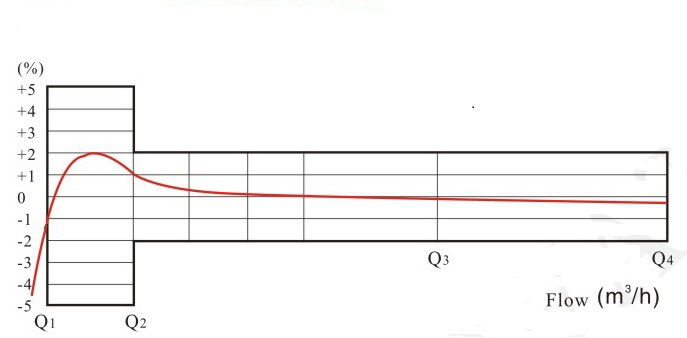

五、最大允许误差
① 低区 (Q₁≤Q＜Q₂) 最大允许误差为±5%
② 高区(Q₂≤Q≤Q₄) 最大允许误差为±2% (热水表为±3%)

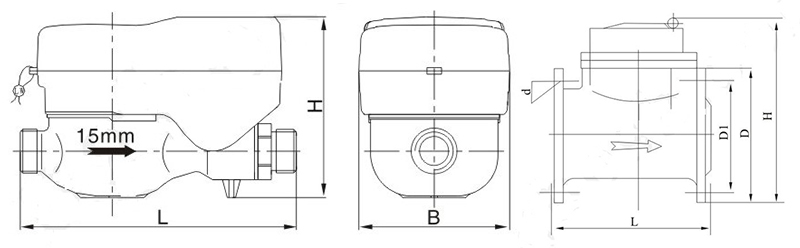

六、外形及规格尺寸
| 公称口径 DN | 长 L | 宽 W | 高 H | 连接螺纹 D |
| mm | ||||
| 15 | 165 | 86 | 116 | G¾B |
| 20 | 195 | 86 | 116 | G1B |
| 25 | 225 | 86 | 116 | G1¼B |
| 32 | 225 | 86 | 116 | G1½B |
| 40 | 360 | 115 | 225 | G2B |
七、用户使用操作说明
1.液晶显示说明
射频卡预付费水表为24C02小口径水表控制模块，双干簧管计数模式，一个周期0.1m³，IC卡智能预付费水表计量和监控数据是通过水表和液晶显示并用IC卡传递数据，液晶显示如下图所示：
图5
▲ 显示“本次购量”：即本次使用用户卡购买的水量，将卡插入IC卡槽内即显示“本次购量XXXm³”，然后会累加到原来剩余用量。
▲ 显示“剩余用量”。即每次插用户卡或到显示报警水量时，均显示“剩余用量XXXm³”。
▲ 显示“累计用量”。即插入用户卡充值及查询时，到最后一项显示为“累计用量XXXm³”。表示此水表总共使用的水量。
▲ 显示“交费”：表示已购水量已经达到警惕水量，应及时购水。
▲ 显示“卡错”：卡错误时提示卡错。
▲ 显示“换电池”：表示内部锂电池电压低，需要更换。
▲ 显示“阀关”：表示水表阀门处于关闭状态。
▲ 显示“阀开”：表示阀门打开。
▲ 显示“限制本次购量”：表示超过限购水量。
▲ 显示“E-01”：表示水表电路板内部故障。
▲ 显示“E-03”：表示水表收到强磁干扰，请及时检查纠正。
2.使用说明
▲ 首先用“清零卡”将水表内部信息清除，若表具原本处于清空状态，刷清零卡表具无反应，可直接按下一步骤操作。
▲ 用“设置卡”给水表设置参数。
▲ 刷“用户卡”水表依次显示“本次购量XXXm³”，“剩余用量XXXm³”，“累计用量XXXm³”，显示完毕后此次购水充值完成。
▲ 当水表的剩余用水量为“0m³”时，水表阀门自动关闭。
八、选择、安装与使用
▲ 选用水表规格应以常用流量为宜，不能单凭管道口径来确定水表的口径。水表不宜通入带有腐蚀性的液体，水表使用时被测水的水温和水压应符合主要技术性能要求。
▲ 新装管道务必把管道内沙子、泥沙、麻丝等杂物冲洗干净后方可装表，以免造成水表故障。
▲ 水表安装时表壳上的箭头方向必须与水流方向一致，卧式水表安装必须水平。水表安装位置应能避免暴晒，且便于拆卸和观察的场所，寒冬季节应采取保温措施。
▲ 锅炉进水端安装水表时必须装止回阀，防止热水和蒸汽回流损坏水表。
▲ 水表上方严禁搁置任何物品。注意防潮、防湿、严禁水滴渗入水表控制器内损坏控制系统影响用户正常使用。
▲ 特别告示：注意安装预留尺寸必须符合水表外形尺寸安装要求，由于预留尺寸不足造成水表外壳受损坏，责任自负。
九、重要提示
关于水表的防冻说明
水表的正常工作环境温度应在0℃以上，在冬天来临之前及寒冷地区，水表的使用、管理部门请务必做好水表的防冻工作。
凡是因水表或接管螺母安装不当、使用不当、管道破裂、水表结冰、冷冻等原因造成的水表损坏、漏水及因停水、漏水产生的其它相关损失(如漏水浸泡地板、家具、设备等)一律由水表的管理者、使用者负责，产品供应商和生产厂家不承担任何责任。
