旋翼多流立式水表

产品详情

一、产品简介

　　LXSL-15E~25E、LXSLR-15E~25E、LXSLR-15F~25F系列旋翼多流立式水表，用于小型工业企业用水和家庭用水计量。适用于自下而上的立式管道的安装，非常节省空间。

二、产品特点

　　1. 垂直安装，可做分表；

　　2. 多流束；

　　3. 计数器有指针C型、干式、湿式字轮与指针组合显示的E型及液封式F型等可选；

　　4. 高灵敏度；

　　5. 计量等级达到ISO4064 B级或C级(R80/100/125/160)标准；

　　6. 计数器可以是干式，湿式或液封；

　　7. 可适用于冷水≤50℃或热水≤90℃；

　　8. 水压≤1MPa或1.6MPa(即10bar或16bar)。

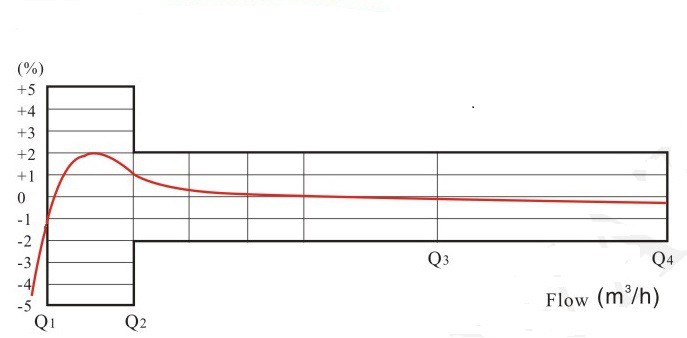

三、 最大允许误差

　　① 低区(Q₁≤Q＜Q₂)最大允许误差为±5%

　　② 高区(Q₂≤Q≤Q₄)最大允许误差为±2%(热水表±3%)

四、外形及规格尺寸

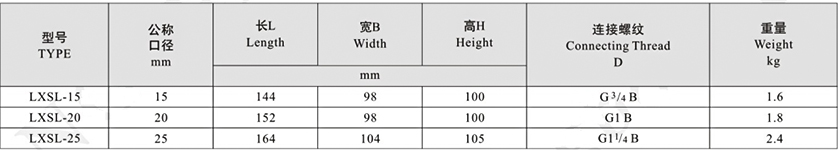

旋翼多流立式水表外形尺寸图及规格参数表

型号	公称口径 DN	长 L	宽 B	高 H	连接螺纹 D	重量 kg
	mm
LXSL-15	15	144	98	100	G¾B	1.6
LXSL-20	20	152	98	100	G1B	1.8
LXSL-25	25	164	104	105	G1¼B	2.4
