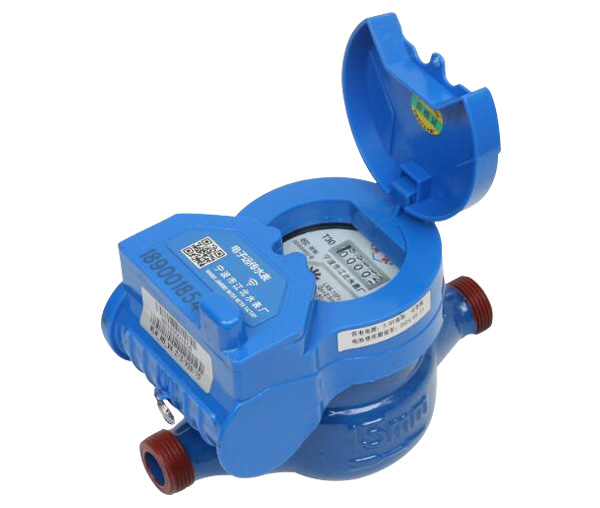

LoRa无线智能远传水表

产品详情

一、产品简介

　　Lora无线智能远传水表（以下简称Lora水表）是我司针对供水公司智能化管理的实际需要研制的一款便于远程抄表及控制的远传水表。它通过微功率免申请计量频段（433、868、915MHz）与集中器进行通信，由集中器统一通过GPRS模块与主站通信将数据上传到主站，实现水表的全自动远程抄表。

　　Lora水表采用旋翼湿式或可拆卸螺翼式计量结构，具有计量精度高、始动流量小、抄表方便、外型美观、安全卫生、抗干扰能力强，传输距离较远等特点。

1、主要特点

小口径水表采用旋翼式计量结构，大口径水表采用可拆卸螺翼式计量结构，计量精度高、抄表方便、外型美观；

符合《电子远传水表》（CJ/T 224-2012）标准；

符合《住宅远传抄表系统 数据专线传输》（JG /T 162-2009）标准；

满足EMC、ESD、EMI等电子产品电磁兼容方面的设计要求，达到行业领先水平；

维护方便

无线模块与基表采用分体式安装，互换性好，电池独立封装，方便更换电池；

系统采用可靠的网络拓扑结构；

路由器网络级数为8级，最多可容纳1024个节点；

2、技术参数

项目	参数
工作电压	3.6V
静态工作电流	≤0.8uA
频段	433、868、915MHz
无线调制方式	Lora
输出功率	＜23dBm
接收灵敏度	-135dBm
传输距离	1000m（直线无障碍）
模块工作温度	-20℃~+70℃
电池使用年限	约6年

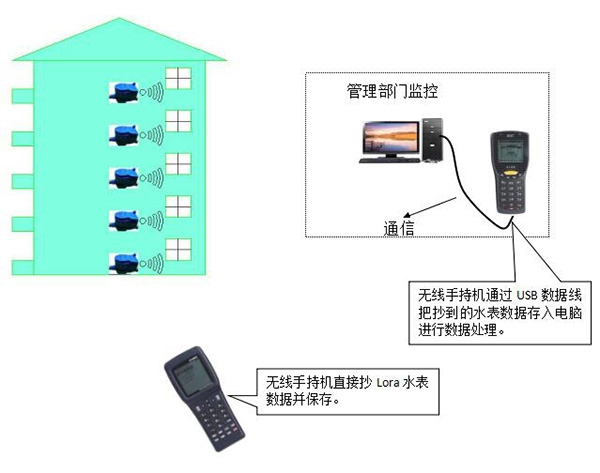

3、半自动组网拓扑图

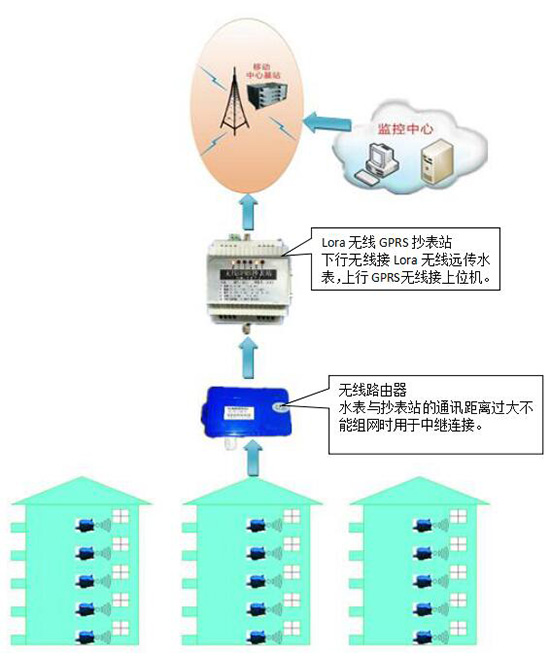

4、全自动组网拓扑图

二、计量参数

型号	公称口径 DN	量程比 Q3/Q1	计量等级	过载流量 Q4	常用流量 Q3	分界流量 Q2	最小流量 Q1	最小读数	最大读数
	mm			m3/h				m3
LXS-15E	15	R80	2级	3.125	2.500	0.050	0.03125	0.00005	99999
		R100				0.040	0.025
LXS-2E	20	R80		5.000	4.000	0.080	0.050	0.00005	99999
		R100				0.064	0.040
LXS-25E	25	R80		7.875	6.300	0.126	0.07875	0.00005	99999
		R100				0.101	0.063
LXS-32E	32	R80		12.500	10.000	0.200	0.125	0.00005	99999
		R100				0.160	0.100
LXS-40E	40	R80		20.000	16.000	0.320	0.200	0.00005	99999
		R100				0.256	0.160
LXS-50E	50	R80		31.250	25.000	0.050	0.3125	0.00005	99999
		R100				0.400	0.250

　　过载流量（Q4）— 要求水表在短时间内能符合最大允许误差要求，随后在额定工作条件下仍能保持计量特性的最大流量；

　　常用流量（Q3）— 额定工作条件下的最大流量。在此流量下，水表应正常工作并符合最大允许误差要求；

　　分界流量（Q2）— 出现在常用流量Q3和最小流量Q1之间、将流量范围划分成各有特定最大允许误差的“高区”和“低区”两个区的流量；

　　最小流量（Q1）— 要求水表的示值符合最大允许误差的最低流量。

　　示值误差:在水温0.1℃至30℃范围内，水表的最大允许误差在高区（Q2≤Q≤Q4）为±2%，低区（Q1≤Q＜Q2）为±5%，水温超过30℃时，水表在高区的最大允许误差为±3%，低区仍为±5%。

三、安装使用与维护方法

　　选择水表的口径，应根据安装地点的流量大小而定；

　　安装位置要避免暴晒、冰冻、污染、潮湿和水淹，以便拆装和抄表。冰冻期间，除将水表和水管包扎外，不用时把水表进水端阀门关闭，出水端放水阀和水龙头打开，可防止水表因冰冻膨胀损坏，建议安装在专用水表箱内；

　　水表应水平安装，字面朝上，箭头方向与水流方向相同；

　　新装管道务必把管道内的石子、泥沙、麻丝等杂物冲洗干净再装水表，以免造成水表故障；

　　为了计量准确，水龙头应高于水表；

　　若水表装在锅炉进水管处，应防止热水回流烫坏水表；

　　水表不应直接与管道连接，水表与管道间应通过接管，密封垫圈，连接螺母连接拆装水表时，切不可用力硬板，以免扭坏表壳；

　　应避免水表承受由管道和管件造成的过度应力。必要时，应将水表安装在底座或托架上；

　　水表前后应安装阀门，方便检修和更换；

　　无线水表不要安装到金属材质的水表箱内，避免信号屏蔽。
