NB-IOT物联网远传水表

产品详情

一、水表简介

　　NB-IOT水表是基于NB-IOT窄带蜂窝技术无线通讯的低功耗无线远传水表，水表的读数采用光电直读技术直接判断水表字轮的位置，是基于光电技术和微电子技术的一种“位置识别”技术，从而读取字轮读数，与传统脉冲水表相比，采用分体式设计，电子单元安装在独立的全密封腔体内，防水性能达到IP68等级，不会受到光线干扰等问题，不改变传统湿式水表结构，不影响传统湿式水表计量精度及灵敏度，它可将读数误差降低至零，水表检定周期到期后只需更换水表基表，电子单元能继续使用。是自动抄表系统中机电转换零误差的电子远传水表，且采用微功耗设计，编码校验技术，具有灵敏度高，抗干扰能力强，传输距离远等特点。

　　NB-IOT水表采用旋翼湿式计量结构，具有计量精度高、始动流量小、抄表方便、外型美观、安全卫生、寿命长等特点。

　　NB-IOT水表配合智能抄表系统软件，完成智能抄读小区的水表数据，并实现与结算中心连网数据共享。

1、水表特点

　　采用分体式设计，安装及维护更加简单方便，水表检定周期到期后只需更换水表基表；

　　直接读取字轮数据，与传统的远传表相比，不改变传统湿式表结构，它可将读数误差降低至零；

　　采用先进的数据编码及校验技术，通讯可靠性高；

　　采用旋翼式计量结构，计量精度高、抄表方便、外型美观；

　　符合《电子远传水表》（CJ/T 224-2012）标准；

　　符合《住宅远传抄表系统 数据专线传输》（JG /T 162-2009）标准；

　　满足EMC、ESD、EMI等电子产品电磁兼容方面的设计要求；

　　与上位机系统相结合，建立远程自动抄表管理系统，真正实现抄表、监控自动化；

　　水表数据周期上报

　　水表可以根据用户实际使用情况通过NB-IOT平台网络设置每时、日、月周期上报，上报的数据包含表累计用水量，电池容量，表状态，表上报周期；

　　维护方便

　　机电同步传感器与基表采用分体式安装，互换性好，电池独立封装，方便更换电池；

　　机械读数方便

　　表采用独立功能指针，安装机电同步传感器后，不影响任何读数；

　　信号稳定

　　采用NB-IOT基站联网，通过核心网与机电同步传感器建立网络保证信号稳定。

2、技术参数

NB-IOT水表性能参数表

频段	800Mhz、900Mhz
通讯模式	双工 ，收发一体
输出功率	＜23dBm
接收灵敏度	-136dBm
发射电流	＜250mA
接收电流	＜80mA
休眠电流	≤0.8uA
可视距离	＞20Km
模块工作温度	-20℃~+70℃
电池容量	8700mAh
使用年限	1天上传1次模式 ：约6年

NB-IOT水表流量参数表

型号	公称口径DN	量程比	计量等级	过载流量Q4	常用流量Q3	分界流量Q2	最小流量Q1	最小读数	最大读数
				m3/h				m3
LXZ-15	15	Q3/Q1=80Q3/Q1=100	2级	3.125	2.5	0.050	0.03125	0.00005	99999
						0.040	0.025
LXZ-20	20			5	4	0.080	0.05	0.00005	99999
						0.064	0.04
LXZ-25	25			7.875	6.3	0.126	0.07875	0.00005	99999
						0.101	0.063

　　过载流量（Q4）— 要求水表在短时间内能符合最大允许误差要求，随后在额定工作条件下仍能保持计量特性的最大流量；

　　常用流量（Q3）— 额定工作条件下的最大流量。在此流量下，水表应正常工作并符合最大允许误差要求；

　　分界流量（Q2）— 出现在常用流量Q3和最小流量Q1之间、将流量范围划分成各有特定最大允许误差的“高区”和“低区”两个区的流量；

　　最小流量（Q1）— 要求水表的示值符合最大允许误差的最低流量。

　　示值误差:在水温0.1℃至30℃范围内，水表的最大允许误差在高区（Q2≤Q≤Q4）为±2%，低区（Q1≤Q＜Q2）为±5%，水温超过30℃时，水表在高区的最大允许误差为±3%，低区仍为±5%。

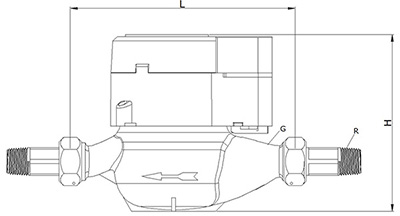

3、安装尺寸图

口径	长L	宽B	高H	连接螺纹
mm				D
DN15	165	96	120	G3/4
DN20	195	96	120	G1
DN25	225	104	127	G1 1/4B

4、安装使用与维护方法

　　选择水表的口径，应根据安装地点的流量大小而定；

　　安装位置要避免暴晒、冰冻、污染、潮湿和水淹，以便拆装和抄表。冰冻期间，除将水表和水管包扎外，不用时把水表进水端阀门关闭，出水端放水阀和水龙头打开，可防止水表因冰冻膨胀损坏，建议安装在专用水表箱内；

　　水表应水平安装，字面朝上，箭头方向与水流方向相同；

　　新装管道务必把管道内的石子、泥沙、麻丝等杂物冲洗干净再装水表，以免造成水表故障；

　　为了计量准确，水龙头应高于水表；

　　若水表装在锅炉进水管处，应防止热水回流烫坏水表；

　　水表不应直接与管道连接，水表与管道间应通过接管，密封垫圈，连接螺母连接拆装水表时，切不可用力硬板，以免扭坏表壳；

　　应避免水表承受由管道和管件造成的过度应力。必要时，应将水表安装在底座或托架上；

　　水表前后应安装阀门，方便检修和更换；

　　无线水表不要安装到金属材质的水表箱内，避免信号屏蔽。

二、NB-IOT窄带蜂窝技术优势

　　功耗低

　　深覆盖20db+增益(与2g相比多穿透一堵墙)

　　低成本，多链接(表直接上报数据至基站，无需中间设备转换)

　　安全性(采用云平台管理保障客户数据的安全)

　　网络可靠性(采用专用网络保障网络持续稳定运营)

　　重用现有蜂窝网络(更快部署时间，更低成本)

　　全球统一标准漫游

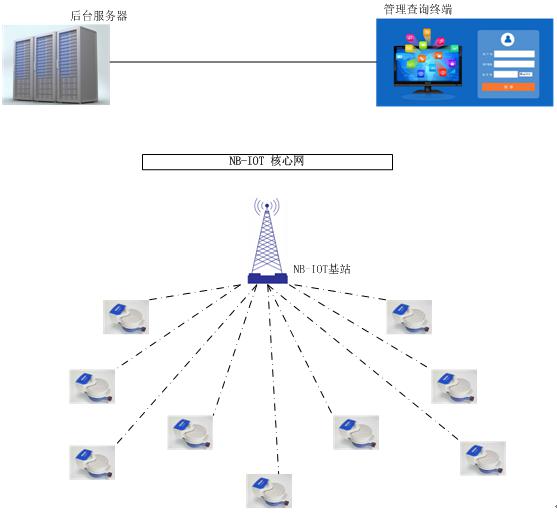

三、NB-IOT物联网远传水表组网拓扑图
